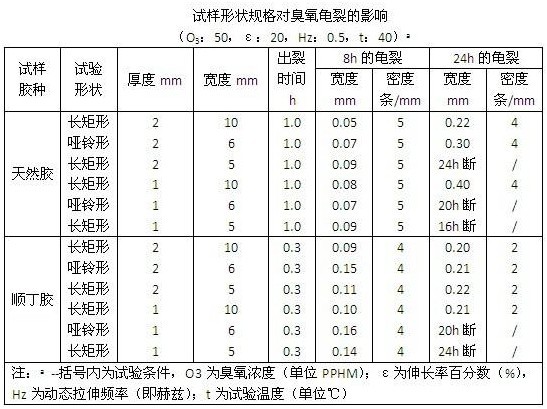

臭氧老化試驗(yàn)箱對(duì)試樣的形狀和規(guī)格主要是根據(jù)評(píng)價(jià)指標(biāo)和能夠反映臭氧老化的特征來(lái)確定的。硫化橡膠臭氧老化的特征主要發(fā)生在試樣的表面，當(dāng)試樣受到應(yīng)力作用或處于應(yīng)變狀態(tài)時(shí)，臭氧就會(huì)對(duì)其發(fā)生氧化的作用，在試樣表面產(chǎn)生臭氧龜裂，其裂紋的方向基本上是與應(yīng)力方向垂直的。若采用長(zhǎng)矩形試樣，則可使試樣被拉伸時(shí)應(yīng)力分布比較均勻，產(chǎn)生的龜裂不會(huì)引起相鄰部分的應(yīng)力松弛，試驗(yàn)結(jié)果比較客觀。因此，評(píng)價(jià)臭氧龜裂試驗(yàn)時(shí)宜采用長(zhǎng)矩形試樣。另外，硫化橡膠經(jīng)臭氧老化后，其實(shí)用性能，例如拉伸性能會(huì)相應(yīng)地變劣，因而亦能反映出其受臭氧老化的程度，所以臭氧老化試驗(yàn)箱GB/T13642-1992標(biāo)準(zhǔn)增加了啞鈴形試樣的規(guī)定。表1示出了試樣形狀規(guī)格對(duì)臭氧龜裂影響的試驗(yàn)結(jié)果。從表中可看出，試樣形狀對(duì)龜裂出現(xiàn)時(shí)間影響不大，但對(duì)龜裂程度的發(fā)展和斷裂的速度則有影響。如較薄和較窄的試樣龜裂的發(fā)展和斷裂的速度較快，啞鈴形試樣的裂紋容易集中在兩端拐彎處。因此，一般作評(píng)價(jià)臭氧龜裂的老化試驗(yàn)，宜采用較薄或較窄的試樣，不同形狀規(guī)格的試樣是不能作比較的。
|
