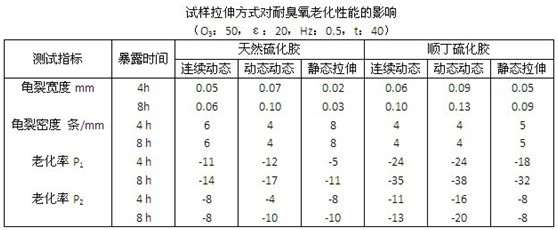

橡膠試樣的拉伸可分為靜態(tài)拉伸和動態(tài)拉伸。動態(tài)拉伸又有兩種方式，即連續(xù)的動態(tài)拉伸和間斷的動態(tài)拉伸。臭氧老化試驗(yàn)箱GB/T13642-1992標(biāo)準(zhǔn)為簡便敘述和區(qū)分，將國際標(biāo)準(zhǔn)規(guī)定的連續(xù)動態(tài)方式簡稱為A式，將間斷動態(tài)拉伸方式簡稱為B式，其中又將它們劃分為a法和b法兩種暴露方法。試驗(yàn)拉伸方式不同，試驗(yàn)結(jié)果是不一樣的，下表給出了不同的拉伸方式對試樣耐臭氧老化性能影響的試驗(yàn)結(jié)果。從表中可見，在相同的暴露時間下，試樣在間斷動態(tài)拉伸下試驗(yàn)比連續(xù)動態(tài)拉伸下試驗(yàn)的臭氧龜裂較嚴(yán)重，拉伸強(qiáng)度和扯斷伸長率也下降較大，而連續(xù)動態(tài)拉伸的試樣又比靜態(tài)拉伸的試樣臭氧老化較嚴(yán)重。可見，動態(tài)拉伸試驗(yàn)法能較快獲得臭氧老化試驗(yàn)箱做老化試驗(yàn)的結(jié)果。但試驗(yàn)選用哪種方式和方法，應(yīng)根據(jù)實(shí)際使用情況和試驗(yàn)要求來確定。
|
